如何通过太阳能组件EL检测仪图像判断隐裂或断栅？

　　【JD-EL2】【光伏电站测试仪器选竞道科技，EL检测仪、iv测试仪等一站购齐，厂家直发，高性价比!】。

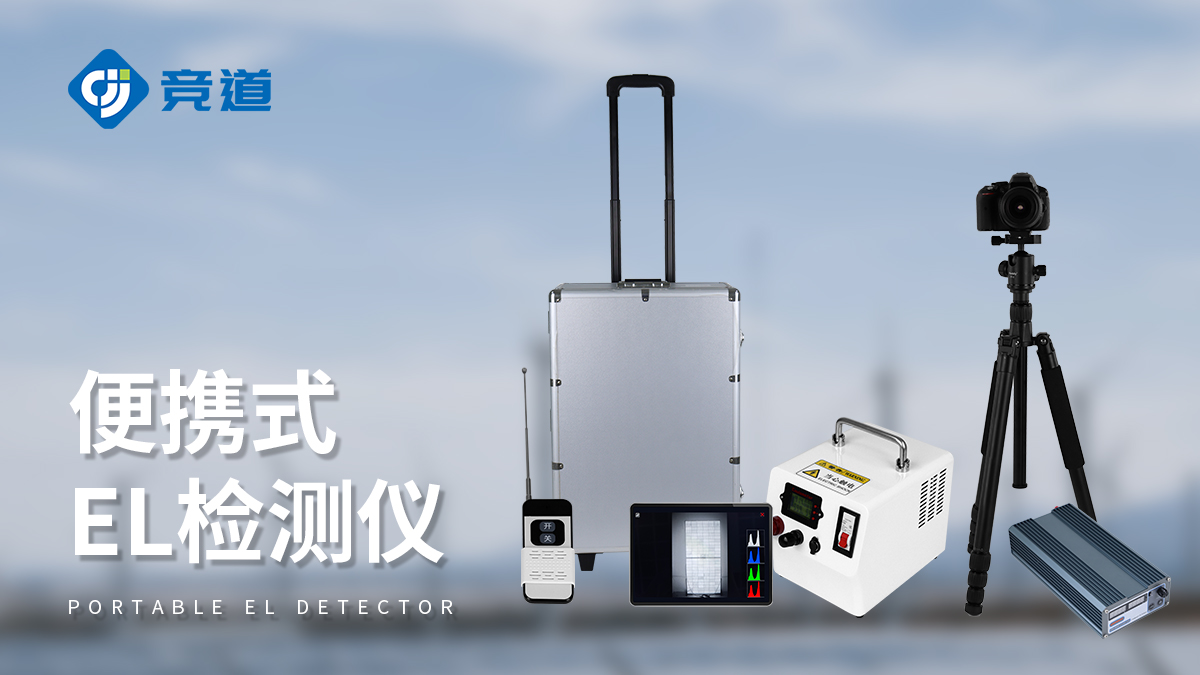

　　通过太阳能组件EL(电致发光)检测仪获取的图像，可以直观、精准地识别电池片内部缺陷，其中隐裂和断栅是常见且对发电性能影响较大的两类问题。虽然二者在EL图像中均表现为“暗色异常"，但其形态、走向和分布特征存在明显差异，掌握判别要点有助于准确诊断。

　　一、隐裂(Micro-crack)的EL图像特征

　　隐裂通常由机械应力(如搬运踩踏、冰雹冲击、安装不当)或热循环疲劳引起，是硅片内部的细微断裂。在EL图像中，隐裂呈现为黑色或深灰色的不规则细线，具有以下特点：

　　形态不规则：裂纹走向随机，可能呈直线、曲线、分叉状或网状，常贯穿单个电池片局部或整体;

　　边缘清晰但无固定方向：与电池栅线方向无关，可横跨主栅、细栅甚至垂直于栅线;

　　后方区域不发光：由于裂纹阻断了电流路径，裂纹“下游"(远离电流注入端)的区域因无载流子复合而呈现大片黑色，形成“阴影效应";

　　多片同时出现：若因外力集中导致，常在同一组件中多片电池出现相似走向的裂纹。

　　严重隐裂会导致有效发电面积减少，长期运行中还可能扩展，引发热斑或开路。

　　二、断栅(Broken Grid Finger)的EL图像特征

　　断栅是指电池片正面银浆印刷的细栅线或主栅线在制造、焊接或运输过程中发生断裂或缺失。其EL图像特征如下：

　　沿栅线走向的暗线：断栅严格遵循电池片原有栅线布局，表现为与细栅平行的短段黑色线条，或主栅局部中断;

　　局部性明显：通常只影响单条或少数几条细栅，不会造成整片电池不发光;

　　亮度梯度变化：断栅区域因电流收集能力下降，发光强度减弱，但周围区域仍正常发光，形成明暗对比;

　　多出现在边缘或焊带附近：因机械应力集中，断栅常发生在电池片边缘、焊带压接处或搬运易损位置。

　　断栅虽小，但会增加串联电阻，降低填充因子(FF)，导致组件输出功率轻微下降。大量断栅累积可显著影响效率。

　　三、如何区分两者?

　　看走向：若暗线与栅线方向一致，多为断栅;若走向杂乱、穿越栅线，则为隐裂。

　　看影响范围：隐裂常导致大片区域“黑死"，断栅仅造成局部微暗。

　　看重复性：同一组件中多片出现相似裂纹，倾向隐裂;个别电池片局部栅线缺失，倾向断栅。

　　结合工艺背景：新出厂组件若批量出现断栅，可能是丝网印刷或烧结问题;安装后出现的不规则黑线，更可能是隐裂。

　　四、辅助判断建议

　　使用高分辨率EL图像并适当放大观察细节;结合组件历史(是否经历运输、冰雹等);必要时配合红外热成像——隐裂严重处可能在发电时发热形成热斑，而断栅一般不会。

　　总之，通过EL图像准确识别隐裂与断栅，不仅能评估当前性能损失，还能预判长期可靠性风险，为组件更换、责任界定和运维优化提供科学依据。熟练掌握这些图像特征，是光伏质检与运维人员的核心能力之一。
